Ce este o cabină de vopsit cu flux descendent?

Te retragi de la mașina clasică, al cărei strat proaspăt de purpuriu intens strălucea sub lumini. Apoi îl observi: o mică urmă de praf, înghețată în lacul transparent. Ore de muncă atentă, distruse într-o clipă. Această frustrare îi determină pe atelierele profesionale să pună o întrebare critică: de ce tehnologia de ventilație descendentă depășește alte modele de flux de aer pentru finisaje impecabile?

Acest articol definește cabina de vopsire cu flux descendent, explică mecanica fluxului de aer și explorează aplicațiile sale. Veți învăța punctele forte ale tehnologiei, compromisurile acesteia și cum să selectați o cabină care să corespundă nevoilor dumneavoastră de producție. Până la final, veți lua o decizie de investiție în cunoștință de cauză.

Concluzii cheie

• Ocabină de vopsire cu curent descendentîmpinge aerul curat din tavan în jos și îl scoate prin podea. Acest flux de aer vertical îndepărtează excesul de pulverizare și praful din zona de lucru.
• Acest design vă oferă un finisaj mai curat, cu mai puține defecte. Petreceți mai puțin timp șlefuind și lustruind după fiecare strat de vopsire.
• Cabinele cu tiraj descendent vă îmbunătățesc și siguranța. Acestea îndepărtează rapid vaporii și particulele nocive din zona de respirație.
• Principalul dezavantaj este costul mai mare. Aveți nevoie de o podea ridicată sau de o groapă pentru instalare, iar sistemul consumă mai multă energie decât alte tipuri de cabine.

Cum funcționează fluxul de aer descendent

Definirea cabinei de vopsire cu curent descendent

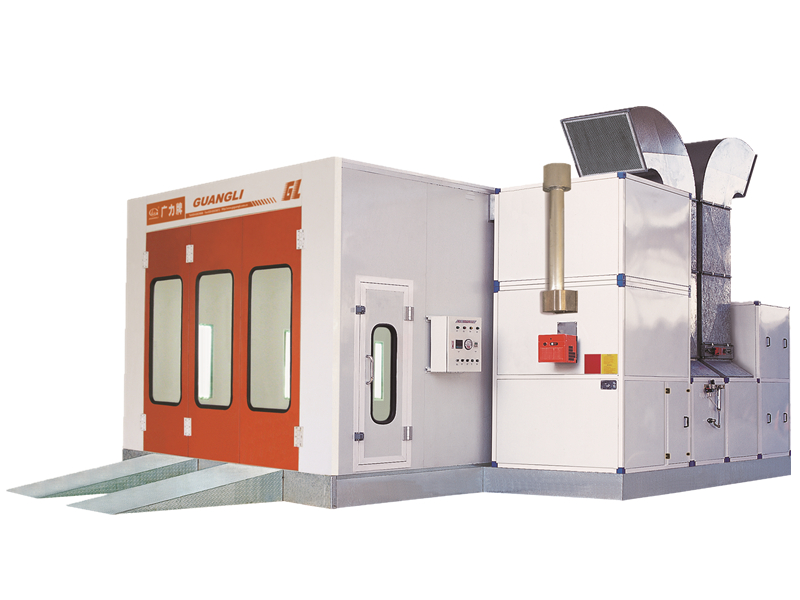

O cabină de vopsire cu tiraj descendent este o cabină de pulverizare complet închisă, concepută pentru vehicule și obiecte mari. Caracteristica sa definitorie este traseul vertical al aerului: aerul curat intră prin filtrele de tavan și iese prin evacuarea la nivelul podelei. Acest design creează un mediu controlat în care gravitația lucrează cu fluxul de aer, mai degrabă decât împotriva acestuia.

Sistemul îndeplinește două funcții principale. În primul rând, stabilește un mediu de lucru curat pentru sarcinile de refinisare. În al doilea rând, îndepărtează eficient excesul de vopsea pulverizată din zona de respirație și din suprafața de lucru. Beneficiați atât de o calitate îmbunătățită a finisajului, cât și de o siguranță sporită în timpul funcționării.

Fluxul de aer începe într-o cameră de supraveghere a plafonului, care se întinde pe toată lungimea. Această cameră de supraveghere ocupă de obicei cea mai mare parte sau întregul tavan și conține un filtru integrat care decontaminează aerul înainte de a intra în cabină. Aerul curge apoi vertical în jos, peste obiectul pe care îl vopsiți. La nivelul podelei, o groapă de evacuare se întinde pe toată lungimea cabinei. Această groapă conține filtre care captează excesul de pulverizare și elimină substanțele toxice înainte ca aerul să fie eliberat prin sistemul de evacuare al cabinei.

Instalarea variază în funcție de configurația instalației dumneavoastră. Puteți monta cabina pe suporturi de oțel, ceea ce ridică podeaua și creează spațiu pentru evacuarea sub podea. Alternativ, este posibil să fie nevoie să construiți o groapă de beton sub cabină. Fiecare abordare obține același rezultat: o cale dedicată pentru ca aerul contaminat să iasă în jos.

Procesul de flux de aer pas cu pas

Înțelegerea secvenței fluxului de aer vă ajută să apreciați de ce acest design excelează. Urmați aceste trei etape:

1. Etapa 1 (Centrală de admisie și filtrare):Aerul intră în camera de alimentare a cabinei și trece prin filtre de tavan care acționează ca medii de difuzie. Aceste filtre combină un prefiltru cu un filtru final realizat din medii lipite termic, structurate progresiv, tratate cu un agent de fixare adeziv. Această combinație captează particulele înainte ca acestea să ajungă la piesa de prelucrat.

2. Etapa 2 (Grătare de pardoseală și flux vertical):Aerul curat continuă să circule în jos și în jurul piesei, colectând excesul de pulverizare pe măsură ce se mișcă. Aerul contaminat este tras prin filtrele de evacuare situate într-o groapă cu grătar la nivelul podelei. Aceste filtre utilizează fibră de sticlă cu filament continuu, cu un model de țesătură deschisă, pentru o eficiență maximă.

3. Etapa 3 (Ventilatoare de evacuare):Aerul încărcat cu vopsea își schimbă direcția de mai multe ori pentru a preveni încărcarea frontală și aburirea. Apoi trece printr-un ventilator de evacuare dimensionat pentru a prelua presiunea statică a filtrelor. Producătorii adaptează exact dimensiunea motorului și a ventilatorului pentru ca fiecare cabină să funcționeze sub limitele de zgomot OSHA.

Diferența de performanță devine evidentă atunci când comparați modelele de flux de aer:

De asemenea, puteți distinge sistemele cu tiraj descendent de cele cu tiraj semi-descendent:

Pentru a cuantifica puterea sistemului, luați în considerare un exemplu standard. O cabină cu lățimea de 4,8 metri și înălțimea de 4,3 metri funcționează la o viteză tipică a aerului de 15 metri pe minut. Fluxul total de aer se calculează ca 16 × 40 × 50 = 32.000 CFM. Împărțind acest flux de aer la volumul cabinei de 2.760 metri cubi, rezultă o rată de schimb de aer de 3,5 schimburi de aer pe minut. Acest schimb rapid menține atmosfera curată și sigură pe tot parcursul procesului de vopsire.

Aplicații comune pentru cabinele de vopsire prin pulverizare

Recondiționare auto și reparații la coliziuni

Atelierele profesionale de vopsire auto aleg în mod constant cabina de vopsire cu flux descendent ca instrument principal pentru a obține rezultate de calitate expozițională. Modelul vertical de flux de aer transportă excesul de vopsea direct de panourile verticale ale caroseriei, ceea ce contează cel mai mult atunci când vopsiți uși, aripi și panouri laterale. Un sistem de curent transversal împinge aerul orizontal pe aceste suprafețe, crescând șansa ca particulele să se depună pe vopseaua proaspătă înainte ca aceasta să se întărească.

Diferența de calitate a finisajului se traduce direct în economii de manoperă. Cabinele cu tiraj descendent produc cele mai puține imperfecțiuni, ceea ce înseamnă că petreceți semnificativ mai puțin timp tăiind și lustruind după fiecare lucrare. Acest timp redus de lustruire crește randamentul și reduce costurile cu forța de muncă pentru fiecare vehicul. Uscarea mai rapidă contribuie, de asemenea, la timpi de ciclu mai scurți. Puteți controla cu precizie căldura și fluxul de aer, asigurând o întărire uniformă atât pentru vopselele pe bază de apă, cât și pentru cele cu solvent. Rezultatul este un finisaj de înaltă calitate care îndeplinește așteptările clienților, fără prelucrări costisitoare.

Lucrări de finisare industriale și personalizate

Dincolo de repararea auto, designul cu curent descendent deservește aplicații industriale solicitante unde perfecțiunea suprafeței este esențială. Industriile care se bazează pe această tehnologie includ:

• Acoperirea componentelor aerospațiale
• Finisarea navelor marine
• Fabricarea de mobilă
• Echipamente grele și producție OEM

Vopsitorii de motociclete personalizate și finisatorii de mobilă de înaltă calitate depind, de asemenea, de un mediu curat și controlat. Designul închis oferă un spațiu de lucru bine iluminat, care maximizează captarea prafului și a fumului, protejând atât operatorul, cât și piesa de lucru.

Pentru utilaje mari, aveți nevoie de o cabină dimensionată pentru a găzdui echipamentul. O cabină tipică pentru vehicule de construcții sau minerit variază între 9 și 18 metri lungime, 4,5 și 6 metri lățime și 4,5 metri sau mai mult înălțime. Aceste cabine de format mare utilizează adesea tiraj descendent complet saucabine de pulverizare semi-downdraftproiecte de flux de aer, în funcție de construcția podelei instalației și de cerințele de evacuare.

Cabină tipică pentru vehicule de construcții sau minerit: lungime de 9 până la 18 metri, lățime de 4,5-6 metri și înălțime de peste 4,5 metri.

Alternativa cabinelor de vopsire semi-downdraft oferă un compromis pentru instalațiile care nu pot instala puțuri de vopsire la podea. Aerul intră printr-o secțiune de tavan filtrată în față și curge diagonal spre evacuarea din spate. Acest design oferă în continuare un control bun al excesului de pulverizare pentru piesele mari, deși nu egalează performanța completă a cabinei de vopsire downdraft pe geometrii complexe. Atunci când finisați componente aerospațiale sau echipamente marine cu forme complicate, cabina de vopsire downdraft complet rămâne alegerea superioară pentru o acoperire consistentă și controlul contaminării.

Avantaje și limitări

Beneficii cheie pentru calitatea finisajelor și siguranță

Cabina de vopsire cu tiraj descendent oferă cel mai mare avantaj prin fluxul de aer vertical. Gravitatea trage excesul de vopsea în jos, departe de piesa de lucru, în loc să-i permită să se deplaseze orizontal pe suprafețe verticale. Acest control direcțional produce un finisaj uniform cu mai puține imperfecțiuni, ceea ce se traduce direct în mai puțin timp petrecut cu șlefuirea și lustruirea după fiecare lucrare. Obțineți un finisaj de înaltă calitate pe geometrii complexe pe care sistemele cu tiraj transversal pur și simplu nu îl pot egala.

Siguranța operatorului se îmbunătățește substanțial datorită acestui design. Sistemul de evacuare la nivelul podelei captează vaporii și particulele din aer înainte ca acestea să ajungă în zona de respirație. Extracția eficientă menține atmosfera mai curată pe tot parcursul procesului de pulverizare, reducând expunerea la vapori de vopsea periculoși și izocianați. Spațiul de lucru închis și bine iluminat minimizează, de asemenea, pătrunderea prafului, protejând atât pe dumneavoastră, cât și piesa de lucru de contaminare.

Considerații privind costul și instalarea

Principalul dezavantaj al unui sistem de ventilație descendentă este investiția inițială. Veți plăti mai mult în avans în comparație cu o cabină de ventilație transversală de dimensiuni similare. Instalarea necesită adesea fie suporturi metalice care ridică cabina, fie o groapă de beton pentru evacuarea sub podea. Instalațiile fără gropi existente se confruntă cu costuri suplimentare de construcție și potențiale ranforsări structurale.

Cheltuielile de operare sunt, de asemenea, mai mari. Volumul crescut al fluxului de aer necesită mai multă energie pentru a încălzi și a deplasa aerul prin sistem. Cu toate acestea, puteți compensa o parte din acest cost printr-o întreținere adecvată. Un manometru urmărește încărcarea filtrului, iar un filtru de înaltă calitate durează de obicei cel puțin 100 de ore de funcționare înainte de înlocuire. Filtrele înfundate reduc fluxul de aer, solicită ventilatoarele de evacuare și creează condiții potențial inflamabile. Inspecția regulată a manualelor mașinii și a reglementărilor de fabricație menține conformitatea cu codul cabinei de pulverizare și evită amenzile.

Filtrele de evacuare sunt obligatorii conform Standardelor Naționale de Emisie pentru Poluanți Atmosferici Periculoși (NESHAP) pentru a reduce riscurile pentru sănătate și mediu. Atunci când înlocuiți filtrele, puneți-le în saci, scuturându-le minim și aruncați-le într-un coș de gunoi exterior. Nu folosiți niciodată cabina fără filtru în timpul înlocuirii. Pentru instalațiile care nu pot găzdui fose de podea, o cabină de pulverizare semi-descendentă oferă un compromis, deși sacrifică o parte din performanță în cazul formelor complexe. Evaluați acești factori în raport cu volumul de producție și cerințele de finisare pentru a determina dacă investiția are sens pentru operațiunea dumneavoastră.

Alegerea cabinei de vopsire cu curent descendent

Specificații cheie de evaluat

Dimensiunea cabinei determină toate celelalte specificații. Determinantul principal al debitului pe minut necesar este dimensiunea pieselor pe care le vopsiți. Pentru o cabină cu tiraj descendent, calculați debitul pe minut înmulțind secțiunea transversală orizontală a cabinei cu viteza frontală necesară, pe care OSHA o impune la minimum 100 de picioare pe minut. Luați în considerare o cabină standard cu tiraj descendent care măsoară 16 picioare lățime, 40 de picioare lungime și 14 picioare înălțime, funcționând la o viteză tipică a aerului de 50 de picioare pe minut. Debitul total de aer este de 16 × 40 × 50 = 32.000 CFM, iar volumul cabinei este de 8.960 de picioare cubice, rezultând o rată de schimbare a aerului de 3,5 schimbări de aer pe minut. Cabinele cu tiraj descendent necesită de obicei cu 20 până la 40% mai mult aer decât cabinele cu tiraj transversal de aceleași dimensiuni.

Evaluează acești factori atunci când îți evaluezi nevoile:

• Dimensiunea și tipul cabinei. Cabinele mai mari pentru camioane sau autobuze necesită o capacitate mai mare de curgere a aerului, ceea ce face ca sistemele de tiraj descendent să fie ideale.
• Volum și frecvență de vopsire. Facilitățile de producție ridicată beneficiază de sisteme de aspirare descendentă pentru a menține o producție și o calitate constante.
• Restricții bugetare. Deși costurile inițiale ale draftului descendent sunt mai mari, creșterea randamentului poate justifica investiția.
• Cerințe industriale. Sectoarele auto, aerospațial și industrial au fiecare standarde de reglementare și de calitate a finisajelor diferite care dictează nevoile CFM.

Cabinele cu tiraj descendent necesită cu 20 până la 40% mai mult aer decât cele cu tiraj transversal, ceea ce crește costurile operaționale. Pentru vehiculele de lux sau vopsirea în volum mare, debitul crescut de aer pe minut este justificat de mai puține imperfecțiuni și un timp de lustruire mai scurt. Adaptați stilul fluxului de aer la produsul dvs. Dacă vopsiți vehicule mari, cum ar fi autobuzele, este necesar un tiraj descendent. Pentru piese mai mici, poate fi suficient un tiraj transversal. Cabinele cu tiraj descendent sunt dificile atunci când vopsiți partea inferioară a obiectelor mari, cum ar fi bărcile, deoarece vopsitorul lucrează împotriva fluxului de aer descendent.

Eficiența filtrării este o altă specificație critică pentru a asigura respectarea standardelor de mediu.

Reglementările de siguranță dictează proiectarea și funcționarea cabinei de vopsire prin pulverizare. Următorul tabel rezumă cerințele cheie:

Cerințe OSHA suplimentare:

Nivelurile de iluminare contează și ele. Aveți nevoie de o iluminare suficientă pentru a detecta imperfecțiunile înainte ca vopseaua să se întărească. O iluminare adecvată este esențială pentru controlul calității.

De ceGUANGLICabinele îndeplinesc standardele profesionale

Cabinele de vopsire profesionale sunt proiectate pentru a îndeplini standarde riguroase de siguranță și calitate, inclusiv conformitatea cu NFPA 33 pentru stingerea incendiilor și OSHA 29 CFR 1910.107 pentru ventilație și siguranță electrică. Aceste standarde asigură un mediu de lucru sigur și o calitate constantă a finisajelor. Atunci când selectați o cabină, luați în considerare opțiunile personalizabile pentru dimensiune, filtrare și iluminare, pentru a se potrivi aplicației dumneavoastră specifice. Instalarea și întreținerea corectă sunt, de asemenea, esențiale pentru performanță și conformitate optime.

O cabină de vopsire cu flux descendent oferă un flux de aer vertical, un control superior al pulverizării excesive și un spațiu de lucru curat și sigur. Aceste caracteristici o fac standardul profesional pentru finisaje impecabile. Înainte de achiziție, evaluați tipul de aplicație, volumul de producție și constrângerile instalației. Luați în considerare dacă podeaua dumneavoastră poate găzdui construcția gropii sau suporturi metalice. Dacă nu, cabinele de vopsire semi-descendente oferă o alternativă practică cu performanțe ușor reduse.

O cabină de vopsire cu flux descendent de calitate nu este o cheltuială - este o investiție în calitate constantă a finisajelor și siguranță în funcționare. Explorați ofertele de produse de la producători de renume pentru soluții personalizate și îndrumări de specialitate. Contactați astăzi un producător pentru o ofertă personalizată sau descărcați un ghid complet al cumpărătorului pentru a compara specificațiile.

FAQ

Cât de des ar trebui să înlocuiți filtrele într-o cabină de vopsire cu flux descendent?

Un filtru de înaltă calitate durează de obicei cel puțin 100 de ore de funcționare. Folosiți un manometru pentru a urmări încărcarea filtrului. Filtrele înfundate reduc fluxul de aer și solicită ventilatoarele de evacuare. Înlocuiți-le prompt pentru a menține siguranța și calitatea finisajului.

C.Convertiți o cabină de aer cu flux transversal în una cu flux descendent?

Conversia necesită modificări structurale semnificative. Aveți nevoie fie de suporturi metalice pentru a ridica cabina, fie de o groapă de beton pentru evacuarea la nivelul podelei. Majoritatea instalațiilor consideră că este mai practic să instaleze o nouă cabină de vopsire cu flux descendent, decât să modernizeze una existentă.

Ce diferențiază o cabină de pulverizare cu tiraj descendent de o cabină de pulverizare semi-descendentă?

O cabină de vopsire cu tiraj descendent complet direcționează aerul vertical de la tavan către evacuarea din podea. Cabinele de vopsire cu tiraj semi-descendent direcționează aerul diagonal de la o secțiune frontală a tavanului către evacuarea din spate. Alegeți tiraj descendent complet pentru geometrii complexe. Alegeți tiraj semi-descendent atunci când gropile din podea sunt imposibile.

Poți vopsi vehicule mari într-o cabină cu tiraj descendent?

Da. Cabinele de pulverizare cu flux descendent se potrivesc bine autobuzelor și camioanelor. Fluxul de aer vertical gestionează eficient suprafețele înalte și plate. Pentru echipamente foarte mari, este posibil să aveți nevoie de o cabină de 9 până la 18 metri lungime. Luați în considerare cabinele de pulverizare semi-descendente dacă instalația dumneavoastră nu poate găzdui gropi de podea.

Ce standarde de siguranță se aplică cabinelor de vopsire cu tiraj descendent?

NFPA 33 impune sisteme de blocare a stingerilor la incendiu și a ventilației. OSHA 29 CFR 1910.107 impune componente electrice rezistente la explozie și cu o viteză frontală de 100 FPM. Asigurați-vă că producătorul respectă aceste reglementări.
